网件无线路由器无线中继(WDS)功能

2019-08-1000:08:06 评论 225

解决方案

确认原有型号支持无线中继(WDS)功能,新购一台NETGEAR无线路由器,与已有的无线路由进行无线中继。

【注意】如果办公室原有的无线路由器属于其他品牌。务必首先确认,已有的无线路由是否具备无线中继功能。只有都具备WDS的功能,两个无线设备才能实现中继。

另外,目前WDS还非国际标准,跨品牌产品之间的无线中继,不能保证一定成功。

NETGEAR无线产品线中,所有无线AP都支持WDS功能。部分无线路由器也逐步扩展了这项功能,具体型号见下表。(WGR614v9/KWGR614需升级至最新固件版本)

Wireless-N 900系列

Wireless-N 750系列

Wireless-N 600系列

WNDR4500

WNDR4000

WNDRMAC

WNDR3800

WNDR3700

WNDR3400

DGND3700

Wireless-N 300系列

Wireless-N 150系列

Wireless-G 54系列

WNR3500L

WNR3500

WNR612

WGR612

JNR3210

JNR3000

WGR614v10

WGR614v9

WNR2200

WNR2000

WNR500

KWGR614

JWNR2000T

JWNR2000

WNDR3300

本文配置方法适用于上述各个型号。

网络拓扑

A连接宽带,B在远端与A中继。

网件无线路由器无线中继(WDS)功能

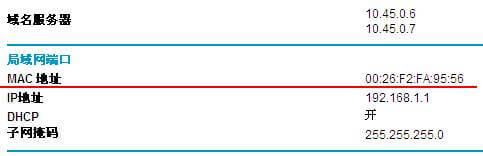

【注意】NETGEAR路由器的MAC地址,可以在设备背面查看条形码,也可以在管理界面的“路由器状态下”查看,“局域网端口”下的MAC地址,即为中继所用的MAC.

网件无线路由器无线中继(WDS)功能

无线中继设置

  1. 登录A的管理界面 192.168.1.1,点击左侧菜单中的安装->无线设置。若路由器默认无线频道为auto(自动),必须首先将频道改为固定的数值,推荐使用1、6或11。
    【注意】无线网络标识默认NETGEAR,也可以用数字字母任意命名,进行中继的两个路由器,SSID可以相同,也可以不同。如果希望无线客户端在两个无线路由器的范围内实现漫游,请将SSID设为相同。

网件无线路由器无线中继(WDS)功能

2.点击左侧菜单中的高级->无线中继功能,设置中继:
ⅰ)在“启用无线中继功能”前打钩;
ⅱ)选择“无线基站”,在“中继器MAC地址1”中填写路由器B的MAC地址;
ⅲ)如果路由器A本身不需要提供无线覆盖,则在“禁止无线客户端接入”前打钩;本例中,A负责办公区域的无线覆盖,因此不能打钩。
设置完毕,点击“应用”。

网件无线路由器无线中继(WDS)功能

3.完成设置之前,路由器B先不接入局域网,只用一台电脑有线方式连接到路由B的一个LAN口。同样用默认的 192.168.1.1的地址登录B的管理界面,与步骤一相同,修改无线频道为1(若步骤一中选择了6或11,B亦要与A保持一致)。

4.点击左侧菜单中的高级->无线中继功能,设置中继:
ⅰ)在“启用无线中继功能”前打钩;
ⅱ)选择“无线中继器”模式,在“基站MAC地址”中,填入路由器A的MAC地址;
ⅲ)当工作在“无线中继器”模式时,无线路由器变成一台普通的无线AP,“中继器IP地址”中,可以任意指派局域网中空闲的IP地址,做为这台无线AP的管理地址,例如192.168.1.100,日后如需登录该设备的管理界面,就要使用这个新的IP地址,而非默认的192.168.1.1,这一点请务必留意!
设置完毕,点击“应用”。

网件无线路由器无线中继(WDS)功能

中继成功与否的检验

正常情况下,按照上述步骤设置完毕,路由器A与B的无线中继即可成功建立。也有更直观的方式,验证中继是否成功。

网件无线路由器无线中继(WDS)功能

将一台电脑,用有线方式连接路由B的一个LAN口,试看能否访问路由A的管理界面。如果可以访问,则表面中继成功。若不能访问,请依照上面步骤进行排查,主要检查无线设置中的地区模式频道等参数是否一致。

中继的加密

无线局域网应用的日益普及,安全加密尤为必要。但使用WDS时,加密的选择有一定的局限性。

  1. 无线中继的两个设备,必须选择相同的加密方式相同的密码
  2. 大部分NETGEAR无线路由器进行无线中继时,仅支持WEP加密
    无线中继时支持WPA/WPA2加密方式的型号有——

    WNR612v2(固件版本:Version 1.0.0.3_1.0.3PR)
    JWNR2000v2(固件版本:Version 1.0.0.9_1.0.2)
    JWNR2000T (固件版本:Version 1.0.0.9_1.0.2)

    仅限于JWNR2000v2JWNR2000TWNR612之间互相中继。
    【注意】除以上型号之外,若路由器中已经设置了WPA或WPA2等加密,当用户点击“启用无线中继功能”时,即会弹出如下警告。此时,必须先将加密修改为WEP或取消加密,才能继续设置中继功能。网件无线路由器无线中继(WDS)功能

  3. WEP加密设置例如在两台WNR612中均如下设置,在“安装->无线设置”中的“安全选项”中,选择WEP加密,在密钥一中手动输入无线密码(务必遵守WEP密钥规则进行设置):

网件无线路由器无线中继(WDS)功能

WEP密钥设置规则:

  • 64位WEP – 密钥一中输入十位十六进制数字(”0-9”十个数字和”A-F”六个字母,这十六个字符的任意组合);
  • 128位WEP – 密钥一中输入二十六位十六进制数字(”0-9”十个数字和”A-F”六个字母,这十六个字符的任意组合)。
